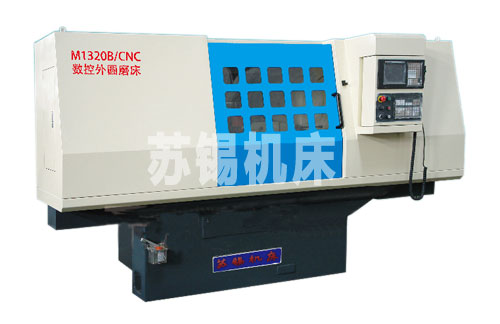

M1320B/CNC型數控外圓磨床
主要特點及性能
◇ 采用德國西門子公司的802C兩軸聯動數控系統，內裝PLC、液晶顯示。
◇ 配置自動量儀在線監測，實現封閉式自動磨削工作循環，保證很高的加工尺寸精度。
◇ 砂輪架進給和工作臺移動均采用交流伺服電機通過滾珠絲桿驅動。
◇ 砂輪架工作臺導軌采用貼塑導軌剛性好，以提高其抗振性及靈敏度。
◇ 頭架電機采用交流變頻裝置，實現無級調速。
◇ 尾架套筒具有液壓伸縮功能。
◇ 配置獨立的電器柜、油箱、水箱。
◇ 機床配置自動定時定量潤滑，確保導軌、絲桿的潤滑。
◇ 機床配置全封閉防護罩殼，確保安全操作。
技術參數
| 磨削直徑范圍 | φ8-200mm |
| 做大磨削長度 | 520/750/1000mm |
| 中心距 | 520/750/1000mm |
| 中心高 | 125mm |
| 工件重量 | 50kg |
| 工作臺縱向移動量 | 600/800/1080mm |
| 工作臺回轉角度 | -5°~+9°/-3°~+9°/-3°~+7° |
| 工作臺手輪-轉移動量 | 6mm/r |
| 頭架主軸轉速 | 60、85、230、120、170、460r/min |
| 頭尾架錐度 | No.3 |
| 頭架卡盤直徑 | 125mm |
| 尾架套筒移動量 | 25mm |
| 砂輪架快速移動量 | 20mm |
| 手輪-轉砂輪架移動量 | 1mm |
| 微調捏手轉-格砂輪架移動量 | 0.00125mm |
| 砂輪軸轉速 | 2890/1440r/min |
| 砂輪架移動量 | 150mm |
| 砂輪規格 |
φ400×（40~50）×φ203或 φ350×（25~40）×φ127mm |
| 電機總容量 | 5.1kw |
| 機床外形尺寸 | 2200(2700)×1600×1800mm |
| 機床重量 | 2500、2900、3100kg |
| 機床主要附件 | |
| 冷卻液箱 | 1套 |
| 砂輪修整器 | 1套 |
| 砂輪平衡軸 | 1套 |
| 上尖 | 2件 |
| 桃子夾頭 | 1套 |
| 三角皮帶、多楔帶、平皮帶 | 各2件 |
| 墊鐵 | 3件 |
| 松卸螺帽 | 1件 |
| 砂輪夾板 | 1套 |
| 內六角套筒扳手 | 1件 |
| 砂輪平衡架 | 1套 |
| 特殊附件表 | |
| 開式中心架 | 1套 |
| 閉式中心架 | 1套 |
| 工作精度 | |
| 磨削試件的精度 | 圓度 0.0015mm |
| 縱截面內徑一致性 0.005mm | |
| 粗糙度 R≤0.30μm | |
| 卡盤上磨削短試件的精度 | 圓度 0.0025mm |
| 圓柱度 0.005mm | |
| 粗糙度 R≤0.32μm | |
